21 años de desempeño
Carta de recomendación del operador estatal mexicano tras 21 años de servicio del recubrimiento en sus instalaciones. Es evidencia de desempeño de larga data, no una certificación chilena.
Relevamiento
La firma que desapareció
Una distribuidora provincial argentina midió una estructura de suspensión de 66 kV con cámara de imagen acústica, antes y después del trabajo sobre los aisladores. Esto es lo que registró.
Antes
Una fuente acústica sobre las cadenas de aisladores
El instrumento localizó los puntos de descarga en coincidencia espacial con las cadenas, y su clasificador los reconoció solo.
- 80,8 dBNivel de pico
- 62,3 dBNivel eficaz (RMS)
- 88 %Confianza de la clasificación automática
- 23-43 kHzBanda de análisis
La firma
Dos agrupamientos, separados 180°
El diagrama resuelto en fase mostró dos concentraciones densas y bien definidas, centradas cerca de los 90° y los 270° del ciclo. Esa separación es lo que distingue una descarga parcial del ruido: la actividad está sincronizada con la onda de tensión y aparece dos veces por ciclo.
Es exactamente la figura que usted vio disolverse en la portada.
Después
El instrumento no registró ninguna fuente sobre la estructura
En la misma estructura, con la misma persona midiendo, a la misma distancia y en una banda equivalente, no se identificaron puntos de descarga sobre la estructura. El diagrama de fase pasó a una distribución uniforme de 0° a 360°, sin agrupamientos ni estructura reconocible, y el clasificador automático no arrojó categoría alguna.
Las cuatro indicaciones concordantes del primer registro, en palabras del propio informe, se encuentran ausentes en su totalidad.
- Sin puntos de descarga sobre la estructura
- Sin agrupamientos en el diagrama de fase
- Sin clasificación automática
- Los marcadores restantes quedaron fuera del cuerpo de la estructura
Relevamiento realizado y documentado por la distribuidora. Instrumento: cámara de imagen acústica de 200 micrófonos MEMS, 2 a 100 kHz. El informe es de carácter descriptivo y comparativo, y no atribuye el resultado a ningún producto en particular.

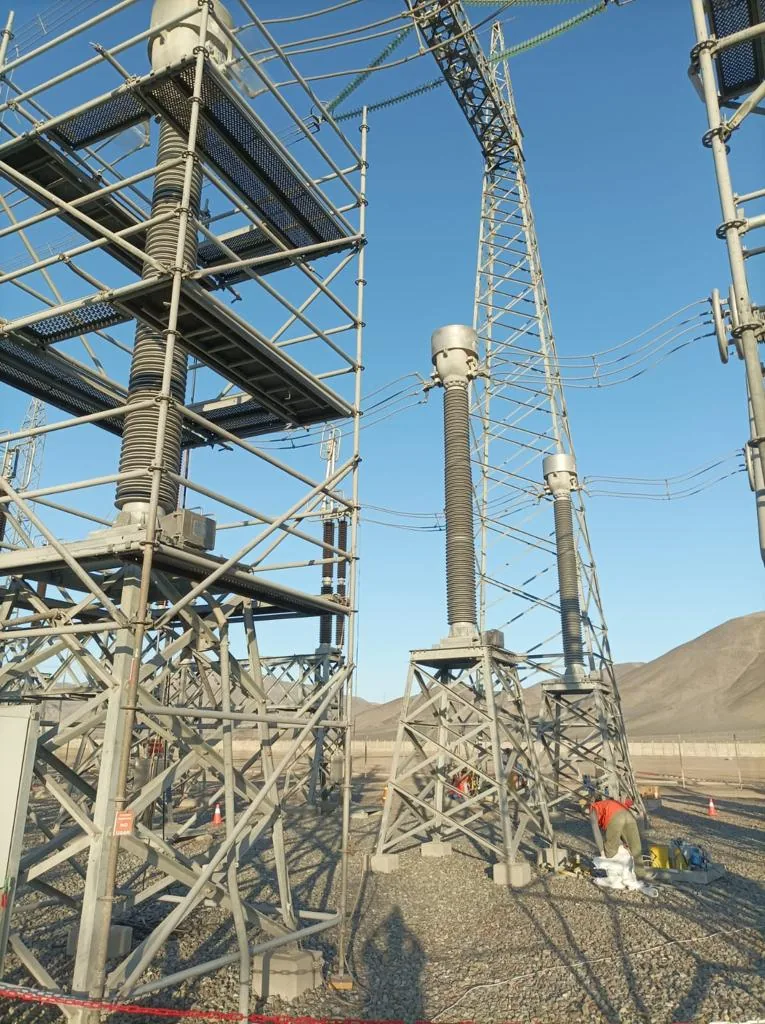

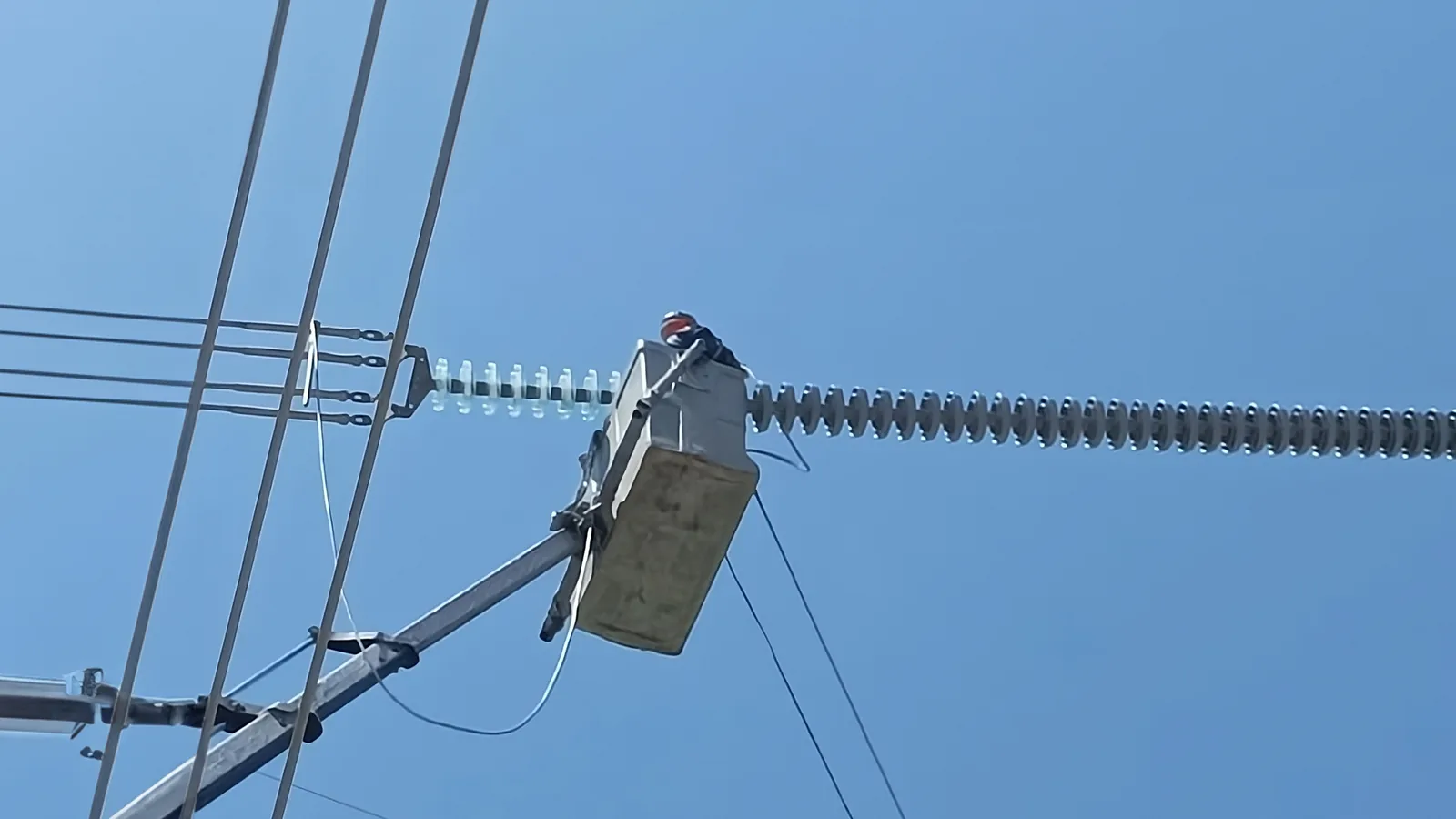

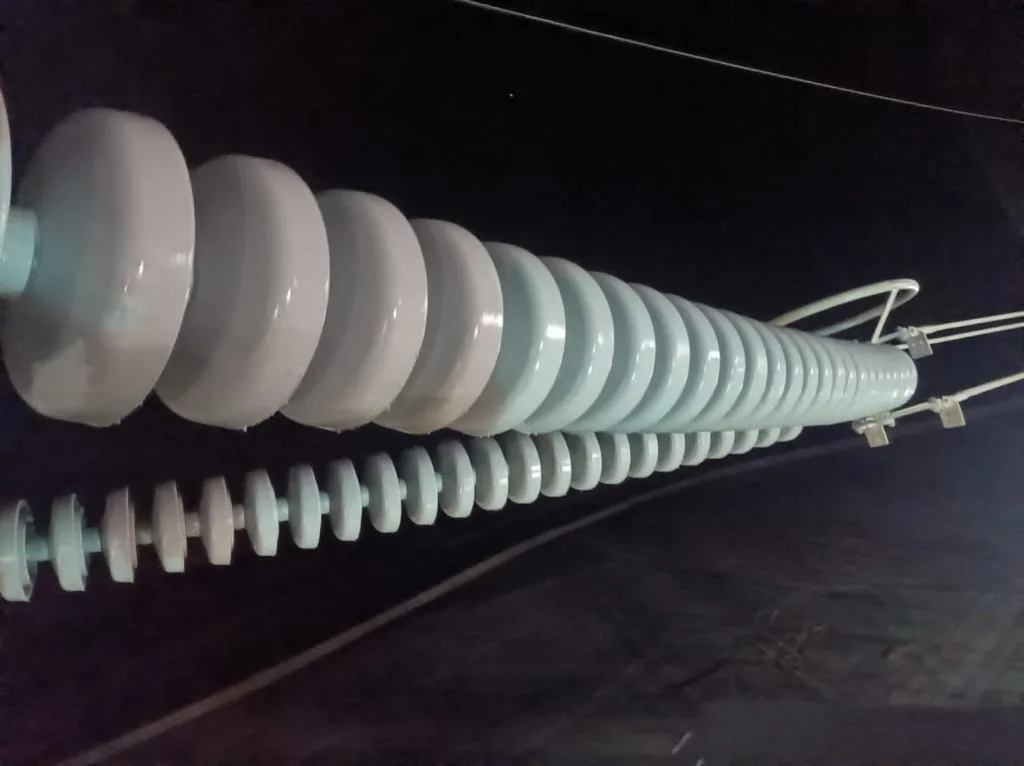

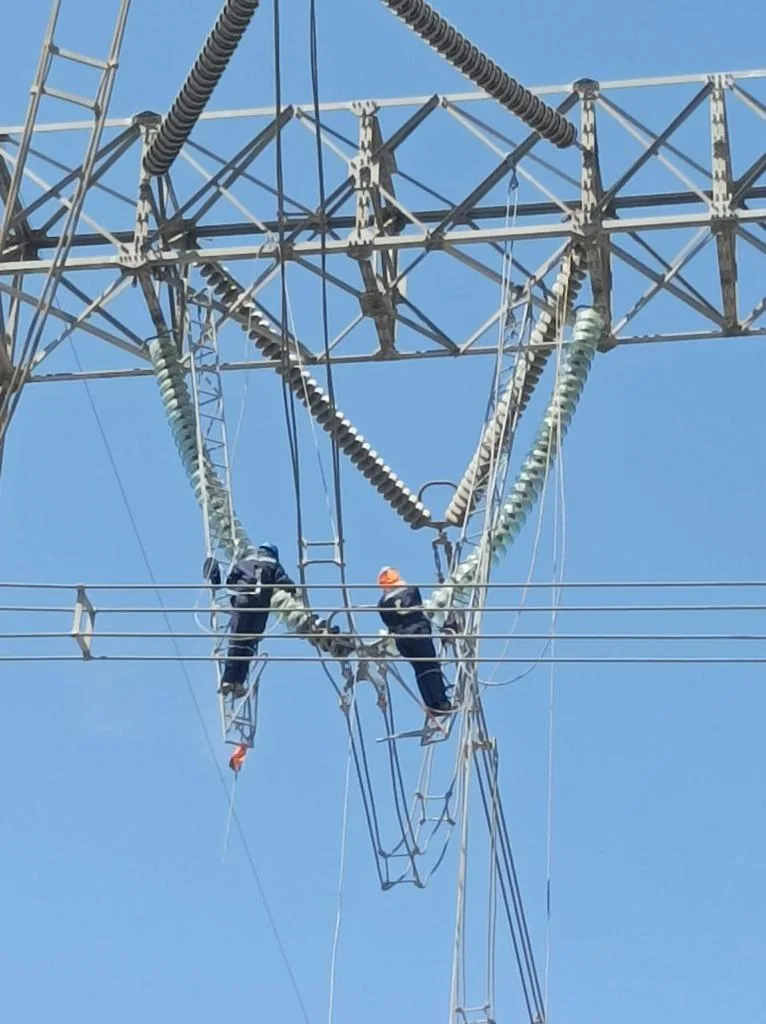

En terreno
Así se ve el trabajo
Otro respaldo
Lo que ya está documentado
Ensayos de laboratorio
Cámara de niebla salina, intemperismo acelerado, rigidez dieléctrica, resistividad volumétrica, no inflamabilidad y no corrosividad.
Equivalencias normativas
Documento de equivalencias entre las normas que rigen el recubrimiento RTV, para el expediente técnico de su licitación.
Preguntas frecuentes
Lo que suelen preguntarnos
- ¿Qué es el siliconado de aisladores y para qué sirve?
- Es la aplicación de un recubrimiento de silicona sobre la aislación de alta tensión. Vuelve la superficie hidrofóbica: el agua deja de formar película y la contaminación depositada no encuentra camino conductor. Sirve para eliminar las fallas por contaminación —arqueo, corona, descargas y erosión— sin cambiar el aislador.
- ¿Se puede siliconar sin sacar la subestación de servicio?
- Sí. El recubrimiento se aplica en línea viva, con la instalación energizada, siguiendo procedimiento de trabajo a distancia. Eso evita pedir una libranza, que en operación suele ser el recurso más escaso y el que más demora un mantenimiento de aislación.
- ¿Cuánto dura un recubrimiento RTV de silicona?
- Más de 20 años de desempeño verificado en campo. Existe documentación de instalaciones en servicio con el recubrimiento aplicado durante dos décadas, además de ensayos de niebla salina e intemperismo acelerado que respaldan el comportamiento en ambiente severo.
- ¿Conviene lavar o recubrir los aisladores?
- Depende del estado. El lavado resuelve el presente y hay que repetirlo cuando la contaminación vuelve a depositarse; el recubrimiento cambia la superficie para que esa contaminación deje de conducir. En aislación con años de servicio lo correcto es lavar primero y recubrir después.
- ¿Por qué fallan los aisladores en el desierto si no llueve?
- Porque la falla no la causa la lluvia sino la humedad. Meses sin precipitación permiten que se acumule sal y polvo mineral sin que nada los lave; basta una camanchaca o el rocío de la madrugada para humedecer ese depósito, volverlo conductor y provocar el flameo.
- ¿Qué es una descarga parcial y cómo se detecta?
- Es una descarga eléctrica que no llega a puentear todo el aislamiento, pero lo degrada. Emite ultrasonido, así que una cámara de imagen acústica puede localizarla en el espacio y clasificarla por su patrón de fase, sin contacto y con el equipo en servicio.
- ¿Qué significan dos agrupamientos separados 180° en un diagrama PRPD?
- Que la actividad está sincronizada con la onda de tensión y aparece dos veces por ciclo, cerca de los 90 y los 270 grados. Es la firma característica de una descarga parcial y permite distinguirla del ruido ambiente, que se distribuye de forma uniforme.
- ¿Cómo se comprueba que un mantenimiento de aislación funcionó?
- Midiendo antes y después sobre la misma estructura, con la misma distancia, la misma persona y la misma banda de frecuencia. Si la fuente desaparece del instrumento y el diagrama de fase pierde sus agrupamientos, el trabajo sirvió y queda documentado.
- ¿Qué conductividad debe tener el agua para lavar aisladores energizados?
- El agua se desmineraliza hasta una conductividad de 0,5 mSiemens por centímetro. Lavar aislación en servicio con agua común equivale a introducir un conductor donde no debe haberlo, por eso el tratamiento se hace en terreno con equipos portátiles.
- ¿Qué es el soiling y cómo afecta a la aislación eléctrica?
- Es la acumulación de polvo y partículas sobre una superficie expuesta. En generación solar reduce el rendimiento de los paneles; sobre la aislación eléctrica del mismo emplazamiento actúa como contaminante, aumenta la corriente de fuga y termina provocando fallas.
